探傷機配套電流表

在無損檢測探傷設備上，需要對磁化電流進行檢測。檢測方法如下：

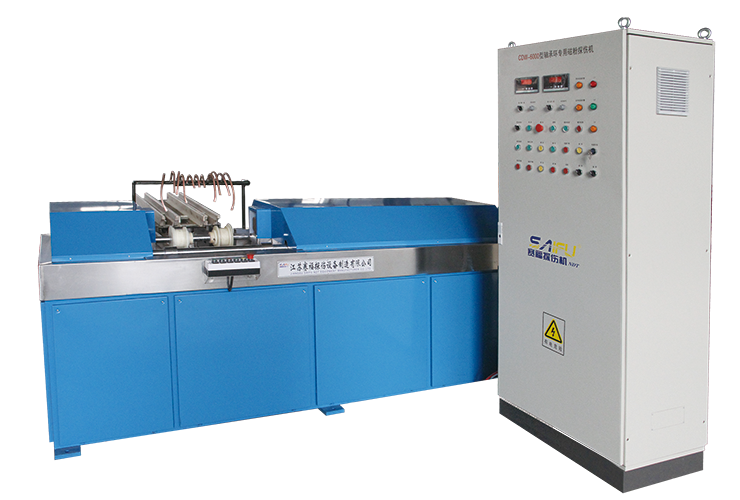

一、周向磁化電流檢測

周向磁化法也稱橫向(或環形)磁化法,周向磁化產生的磁力線方向與磁化電流方向垂直,并沿零件的周向分布,磁場方向符合右手定則。這種磁化可檢測出與磁化電流方向大體一致的缺陷,即與軸 基本平行的縱向缺陷。周向磁化電流的檢測,將規定試件放在探傷機兩夾頭夾緊,由低到高，調整磁化電流,觀察磁粉探傷機周向磁化電流的指示值,應能達到規定的電流值。利用相應規格的電流互感器或分流器,將對應量程的標準電流表和標準電壓表接入磁粉探傷機磁化電流的輸出端。調整磁化電流,在磁粉探傷機的周向磁化電流指示表的30%、60%和100%三點記錄標準電流表的指示值,得到與磁粉探傷機電流表讀數相對應的測量值,重復測量3次。檢測周向磁化電流對示值的最大相對誤差不得超過±10%。

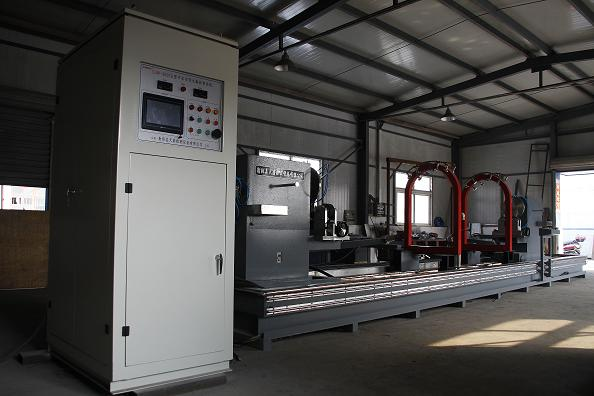

二、縱向磁化電流的檢測

使工件中產生的感應磁場方向與工件軸線形相平行的磁化方法為縱向磁化法。該磁化法主要檢測工件表面或近表面的橫向缺陷,即與工件軸線方向相垂直或成某角度的缺陷。縱向磁化電流的檢測方法同周向磁化電流的檢測相同,但隨磁化線圈的形狀、放置位置等因素變化,原則上要求略高于周向磁化的磁場強度,以安匝數計。相對誤差計算方法同周向磁化電流的相對誤差計算方法相同。

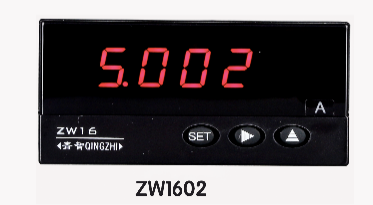

針對探傷機行業磁化電流的檢測，我們青智有四款數字電流表得到廣泛應用，這四款數字電流表如下圖：

其中，ZW1602和ZW1652為交流數字電流表，ZW1602滿4位顯示，最大顯示9999；ZW1652滿5位顯示，最大顯示99999；在探傷機設備上外接相應規格的電流互感器，在儀表上可設置電流倍率。比如：外接6000/5A電流互感器，則在儀表上設置電流倍率為1200。

ZW1619和ZW1659為直流數字電流表，ZW1619滿4位顯示，最大顯示9999；ZW1659滿5位顯示，最大顯示99999；在探傷機設備上外接相應規格的分流器，在儀表上可設置電流倍率。比如：外接3000A/75mV分流器，則在儀表上設置電流倍率為3000。

這四款數字電流表，均采用50mS/次的高速采樣計算速度，對于顯示的電流值，當電流信號斷開后，可以保持2秒，3秒等不同的時間，并且可擴展以下功能：

1.  RS-485數據通訊：對于電流值進行高速數據通訊，隔離的RS-485通訊，標準MODBUS規約RTU模式。

2.  繼電器報警輸出：對測試的電流數據進行超限判定，并高速輸出觸點開關信號，方便高速控制。

3.  模擬量輸出(0～5V或1～10V或4～20mA或0～20mA)：對電流數據快速反饋模擬量同步輸出。

4.  開關量信號輸入(DI): 一路光耦輸入，根據開關量輸入信號來確定是否在電流斷開后對顯示的電流值保持顯示。
