家用電器的能效標識及低功耗測試的解決方案

一、家電能效標簽與待機功耗測試的關系

能效標簽也就是能源效率標識，表示產品能源效率等級等性能指標的一種信息標簽，如圖1。

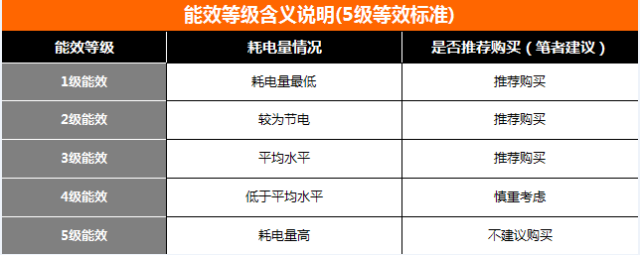

圖一 中國能效標簽 能效等級說明

等級1表示產品達到國際先進水平，最節電，即耗能最低，能效比3.40以上；

等級2表示比較節電，能效比3.20~3.39；

等級3表示產品的能源效率為我國市場的平均水平，能效比3.00~3.19；

等級4表示產品能源效率低于市場平均水平，能效比2.80~2.99；

等級5是市場準入指標，低于該等級要求的產品不允許生產和銷售，能效比2.50~2.79。

該數值的大小反映出不同空調器產品的節能情況。等級數越小，能效比數值越大，說明該產品使用時所需要消耗的電功率就越小，則在單位時間內，該空調器產品的耗電量也就相對越少。

在家電的檢測認證機構，高精度功率計成為不可缺少的。青智的8730C和8930功率計，基本功率精度可以達到0.1%，且100KHz帶寬，標配同步測量諧波（高達50次）與總諧波失真(THD)。

二、變頻空調等變頻家電測試的測試方案

越來越多的家電產品都采用了變頻技術，在節約能耗的同時亦令產品的波形信號發生了畸變。而且由于變頻的應用導致在家電運行過程中，頻繁地改變工作狀態，導致工作電流發生大范圍變化，電流可從幾十安降到幾毫安。

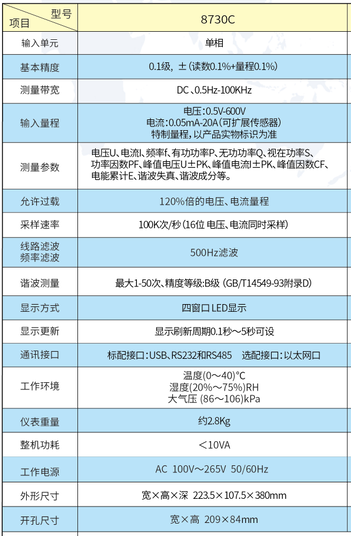

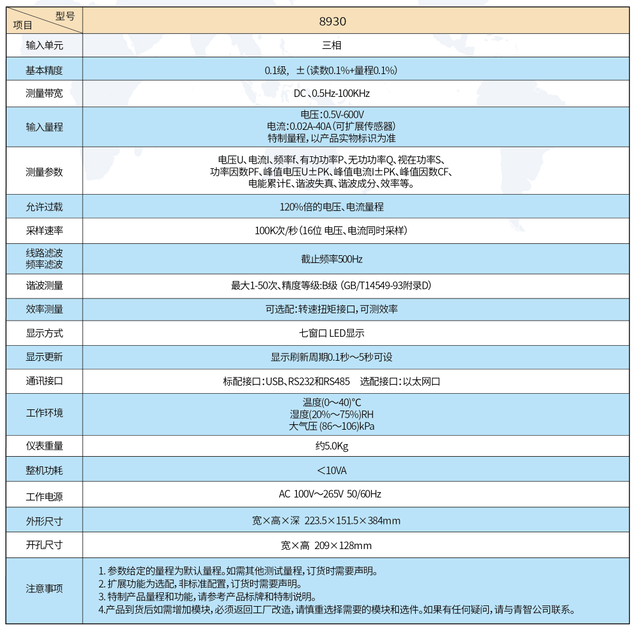

青智8730C 和8930系列功率計具有以下特性：

100KHz帶寬；

標配同步測量諧波（高達50次）與總諧波失真(THD)，

在積分模式下能夠自動切換量程；

功率測量精度高達0.1%；

標配通信接口， RS-232 RS485及以太網。

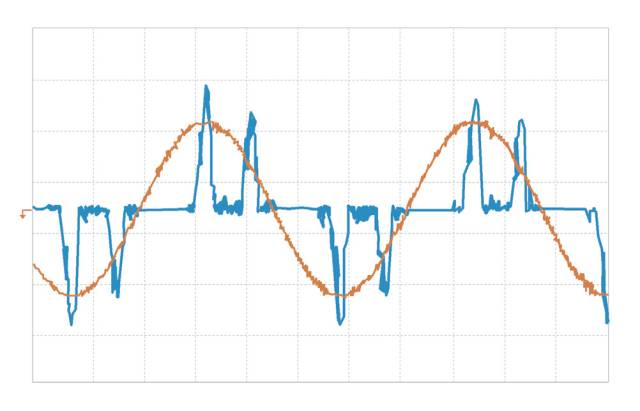

變頻家電輸入信號波形

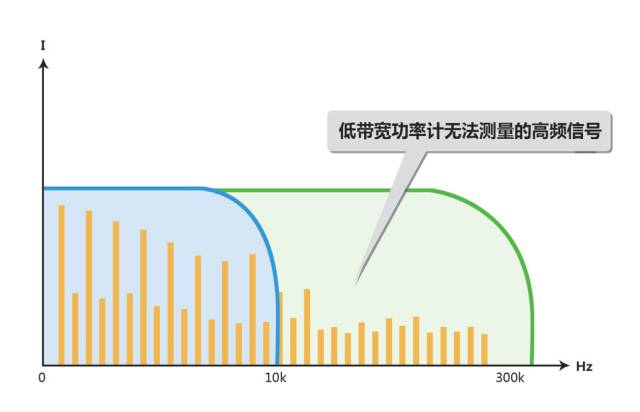

100K帶寬準確捕獲高頻信號

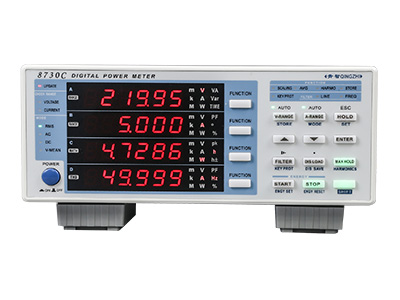

8930和8730C
