吸塵器功率測量

吸塵器是我們常用的家用電器之一，吸塵器的核心就是它的馬達，其性能的好壞可直接影響吸塵器的性能和可靠性。吸塵器的馬達一般采用的是單相串勵電機，該類馬達空載時具有較高的轉速，通過改變加載電壓，可在較大范圍內調節馬達的轉速。它有以下兩種控制方法：

1.應用變壓繼電器對電機進行on-off處理；

2.使用可控硅對馬達的功率進行調節，從而改變轉速。

工作原理：

1.當可控硅在柵極附加觸發脈沖時，狀態為ON，輸入交流電壓極性變為OFF。由此，通過改變柵極脈沖的時間，就可以對馬達輸入電流進行控制。

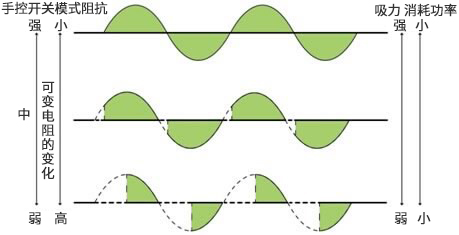

2.通過手控調節器檔位的選擇，馬達的電壓波形發生變化，如下圖。從而使馬達轉速發生變化起到調節吸塵器吸力的作用。

對于吸塵器的馬達，我們需要測試其工作電壓、消耗功率、以及輸入電流，以保證吸塵器正常工作。

測試要求：

1、需要捕捉可控硅的整個控制過程；

2、需要對多種參數進行高精度測試；

3、支持高次諧波分析；

測量解決方案一：

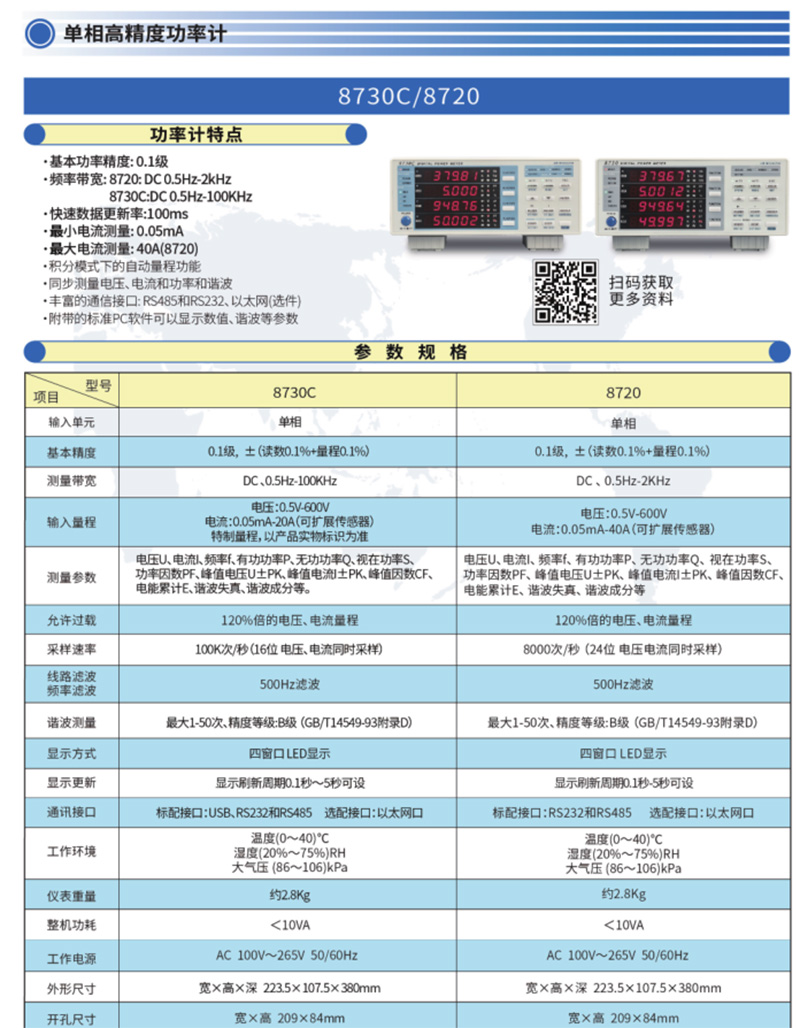

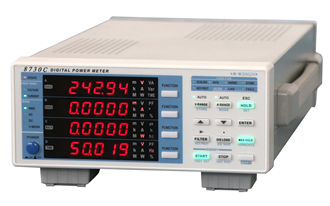

用青智單相寬頻功率計8730C測量

8730C單相寬頻功率計，帶寬：0.5Hz-100KHz，采樣率100KS/s，能夠捕捉可控硅的整個開關過程；數據更新周期100ms，精度：0.1級。可快速測量馬達工作過程中的電壓、實時有效值電流、峰值電流、實時功率、最大功率、1-50次諧波分析。同時，也可以測量記錄一段時間的電流、功率平均值。

同時標配豐富的通訊接口，USB、RS232和RS485接口，也可選配以太網口。您可以將測量數據通過這些接口上傳至PC端進行數據監測和實時分析。

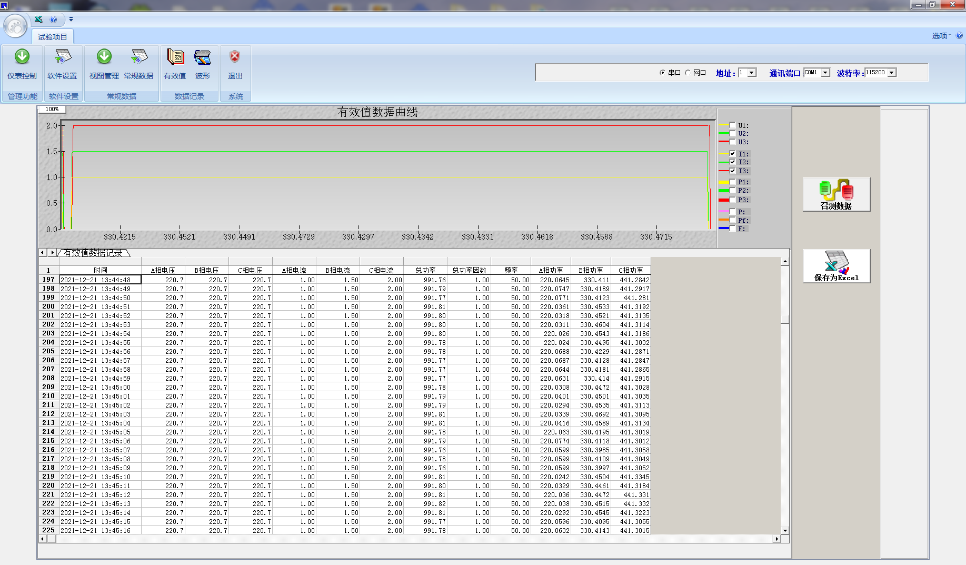

上位機軟件界面：

測量解決方案二：

用青智單相寬頻功率計8720測量

隨著產線自動化不斷發展，對產線產品的測量儀器也提出了越來越高的要求。對于產線測試，要求測量儀器測試速度快、顯示直觀、易于操作。這樣可以極大地縮短測試時間，大大提高生產線的生產效率。

針對產線測試的特點和要求，青智8720單相功率計，帶寬：0.5Hz-2KHz，數據更新周期100ms，精度：0.1級。可快速測量馬達工作過程中的電壓、實時有效值電流、峰值電流、實時功率、最大功率、四窗口直觀顯示，操作容易。

同時標配豐富的通訊接口，USB、RS232和RS485接口，也可選配以太網口。您可以將測量數據通過這些接口上傳至PC端進行數據監測和實時分析。

上位機軟件界面：
